7 Phương Pháp Lọc Tách Sắt Ra Khỏi Hỗn Hợp Và Vật Liệu – Nam Châm T&T

7 Phương Pháp Lọc Tách Sắt Ra Khỏi Hỗn Hợp Và Vật Liệu – Nam Châm T&T

7 Phương Pháp Lọc Tách Sắt Ra Khỏi Hỗn Hợp Và Vật Liệu – Nam Châm T&T

Video : Nam châm lọc sắt T&T – 7 Phương pháp lọc tách sắt ra khỏi hỗn hợp vật liệu hiệu quả

1 Nam Châm Lưới ( Net Magnet) :

– Cấu tạo: được cấu tạo từ nhiều nam châm thanh (nam châm trụ tròn, ghép từ các viên nam châm vĩnh cửu, bên ngoài bọc lớp inox 304 sáng bóng giúp bảo vệ nam châm) ghép lại .Có rất nhiều hình dáng và kích thước khác nhau theo yêu cầu.

– Lực từ: loại nam châm lưới này có rất nhiều kích thước và lực từ khác nhau cho quý khách hàng lựa chọn sao cho phù hợp với công việc của mình. Chúng tôi có các loại lực từ sau: 3000 Gauss, 5000 Gauss, 7000 Gauss, 9000 Gauss, 12000 Gauss…

– Cách sử dụng: nam châm lưới thường được đặt trong các ống dẫn liệu, phễu cấp liệu của xưởng sản xuất, nhà máy sản xuất. Vật liệu chảy qua bộ nam châm lưới nếu có sắt sẽ bị lực từ của nam châm thanh hút lại. Từ đó loại bỏ được tạp chất sắt ra khỏi hỗn hợp vật liệu. Giúp bảo vệ máy móc và tăng chất lượng sản phẩm.

– Ứng dụng: nam châm lưới có tác dụng hút sắt ,lọc sắt trong các loại vật liệu bột, hạt, nước…Chính vì vậy nam châm lưới được dùng phổ biến trong ngành chế biến thức ăn chăn nuôi ,chế biến nông, lâm nghiệp như : đường , café ,trà ,tiêu, chè, gỗ dăm, bột đá, gạch men…

Một số hình ảnh nam châm lưới

Nam châm thanh - Nam châm lưới sản phẩm lọc tách sắt

Nam châm thanh – Nam châm lưới sản phẩm lọc tách sắt

– Ngoài ra, công ty chúng tôi còn có thể cải tiến và gia công bộ nam châm lưới vệ sinh nhanh, giúp công việc vệ sinh tạp chất sắt đơn giản và tiết kiệm thời gian hơn.

– Ưu điểm: lắp đặt, hoạt động đơn giản. Hiệu quả lọc tương đối cao mà giá thành phải chăng. Ứng dụng rộng rãi trên thị trường, tuổi thọ cao. Không tốn năng lượng khi vận hành.

– Nhược điểm: Chưa tự động vệ sinh, nếu tạp chất có nhiều sắt thì cần phải vệ sinh liên tục.

Thông tin chi tiết sản phẩm https://namchamvn.com.vn/san-pham/nam-cham-thanh/

2 Nam châm điện (Electro Magnet):

Mời quý khách xem video nam châm điện TTVM Mc 150L của T&T test trước khi gửi cho quý khách hàng lọc tách sắt trong than, trong dăm gỗ

Một số hình ảnh Nam châm Điện

nam châm điện ttvm

nam châm điện ttvm

lắp đặt nam châm điện ttvm

 Sơ đồ treo Nam châm Điện:

Sơ đồ lắp đặt nam châm điện

Sơ đồ lắp đặt nam châm điện

+)øA:Đường kính nam châm điện .

+)H:Khoảng cách từ móc treo nam châm đến mặt hút nam châm.

+)T:Khoảng cách từ mặt băng tải đến nam châm điện.

+)t:Chiều dày vật liệu trên mặt băng tải.

– Cấu tạo: cấu tạo chính của nam châm điện là một hoặc nhiều lõi dẫn từ )chế tạo bằng vật liệu từ mềm chẳng hạn như thép non, tôn Silic FeSi, hợp kim Permalloy NiFe, hợp kim FeCo…) được cuốn quanh bởi những cuộn dây đồng.

– Lực từ: lực từ của nam châm điện có thể thay đổi dựa vào việc thay đổi cường độ dòng điện, tiết diện cuộn dây hoặc số vòng cuốn dây đông. Chính vì thế, tùy vào yêu cầu công việc và điều kiện làm việc mà công ty chúng tôi chế tạo và cung cấp cho khách hàng kích thước nam châm và lực từ nam châm khác nhau. Tuy nhiên, khoảng cách hút đảm bảo tối đa có thể đạt được là H=500 mm.

– Cách sử dụng: nam châm điện được thiết kế có kích thước bằng khổ băng tải và được treo trên bề mặt dây chuyền băng tải. Khi hỗn hợp vật liệu đi qua nếu có tạp chất sắt sẽ bị nam châm điện hút ngược lên trên. Từ đó loại bỏ được tạp chất sắt ra khỏi hỗn hợp vật liệu.

– Ứng dụng:  nam châm điện được ứng dụng lọc sắt có kích thước lớn trong hỗn hợp vật liệu nặng chẳng hạn như các nghành: khai thác than , đá, chế biến gỗ ,sản xuất nhựa ,sản xuất đường ….

– Ưu điểm: nam châm điện có lực từ mạnh, hiệu quả lọc sắt cao. Thao tác vệ sinh dễ dàng, dễ vận hành…

– Nhược điểm: chi phí đầu tư tương đối cao, tiêu hao điện năng khi sử dụng.

 – Bảng thông số nam châm điện cơ bản:

Model Khổ Băng Tải (mm) Đường Kính Nam Châm (mm) Khoảng cách hút (mm) Điện áp (V) Công suất (Kw) Trọng lượng (Kg)
MC03-30T 300 300 100 48 0,18 77,5
MC03-40L 400 400 120 50 0,48 120
MC03-50L 400 500 150 75 0,8 198
MC03-60L 500 600 180 110 1,15 318
MC03-70L 650 700 200 110 1,89 500
MC03-80L 650 800 220 110 2,36 640
MC03-90L 800 900 250 110 2,48 968
MC03-100L 800 1000 280 110 3,94 1070
MC03-110L 1000 1100 300 220 4,1 1079
MC03-130L 1200 1300 350 220 6,18 2036
MC03-150L 1400 1500 400 220 8,58 3100
MC03-165L 1600 1650 450 220 10,5 4028
MC03-180L 1800 1800 500 220 11,1 4882

Quý khách có thể tìm hiểu thêm thông tin chi tiết sản phẩm tại đây : https://namchamvn.com.vn/danh-muc/nam-cham/nam-cham-dien/

3 Nam Châm Phẳng ( Flating Magnet ):

  • Cấu tạo: Nam châm phẳng được cấu tạo từ nam châm vĩnh cửu gồm 2 loại

+ Nam châm ferrite

+ Nam châm đất hiếm

Nam châm phằng có rất nhiều hình dạng và kích thước khác nhau tùy theo yêu cầu của khách hàng. Vỏ nam châm phẳng được làm bằng Inox  nhằm bảo vệ và tăng tuổi thọ nam châm.

  • Lực từ của nam châm phẳng: lực từ của nam châm phẳng được đánh giá qua khoảng cách mà nam châm có thể hút được vật nhiễm từ. Công ty chúng tôi có thể chế tạo được các loại nam châm phẳng có khoảng cách hút như sau: 10÷12 cm, 15÷20 cm, 20÷25 cm, 25÷30 cm,35-40 cm…
  • Cách sử dụng: nam châm phẳng được thiết kế có kích thước bằng khổ băng tải và được treo trên bề mặt dây chuyền băng tải. Khi hỗn hợp vật liệu đi qua nếu có tạp chất sắt sẽ bị nam châm phẳng hút ngược lên trên. Từ đó loại bỏ được tạp chất sắt ra khỏi hỗn hợp vật liệu.
  • Ứng dụng: nam châm phẳng được ứng dụng lọc sắt có kích thước lớn trong hỗn hợp vật liệu nặng chẳng hạn như các nghành: khai thác than , đá, chế biến gỗ ,sản xuất nhựa ,sản xuất đường, sản xuất bột giấy, chế biến thức ăn chăn nuôi…
  • Ưu điểm: Chi phí phải chăng, hiệu quả lọc tốt, dễ lắp đặt và vận hành, không tiêu hao năng lượng khi vận hành.
  • Nhược điểm: vệ sinh nam châm phẳng còn mất nhiều thời gian, thao tác tương đối khó khăn.
  • Ngoài ra công ty chúng tôi còn thiết kế thêm thao tác vệ sinh nhanh nam châm phẳng nhằm nâng cao hiệu quả của sản phẩm.
nam châm phẳng - Lọc tách sắt trên mặt băng tải

 nam châm phẳng – Lọc tách sắt trên mặt băng tải

Lắp đặt nam châm phẳng  lọc tách-  sắt ra khỏi than tại Cty Nhiệt Điện Mông Dương– Quảng Ninh (thuộc Vinacomin).

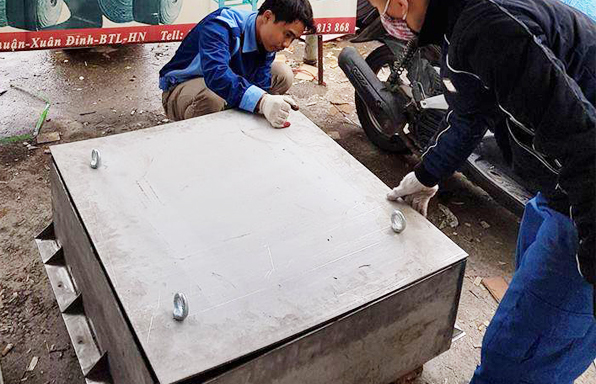

nam châm phẳng ttvm - nam châm tách sắt

nam châm phẳng ttvm

Nam châm phẳng TTVM - sản phẩm lọc tách sắt trên mặt băng tải hiệu quả 95%

Nam châm phẳng TTVM – sản phẩm lọc tách sắt trên mặt băng tải hiệu quả 95%

Xem thêm chi tiết sản phẩm nam châm phẳng tại đây : https://namchamvn.com.vn/san-pham/nam-cham-phang-flating-magnet/

4 Nam Châm Hình Bạc Đạn:

  • Cấu tạo: Nam châm bạc đạn hay còn được gọi là nam châm lọc sắt hình hỏa tiễn có cấu tạo gồm 2 bộ phận:

+ Lõi từ: có dạng hình tròn/nón, được làm từ nam châm ferrite hoặc nam châm đất hiếm tùy vào điều kiện sử dụng. Bên ngoài được bảo vệ bằng vỏ inox 304.

+ Vỏ: vỏ được thiết kế bằng inox nhằm đảm bảo vệ sinh an toàn thực phẩm.

  • Cách sử dụng: nam châm lọc sắt hình hỏa tiễn ứng dụng hiệu quả trong việc lọai bỏ các phần tử kim lọai sắt ra khỏi dòng chảy của các sản phẩm dạng hột. Sản phẩm này thông thường được thiết kế và lắp đặt trong các đường ống dẫn. Khi nguyên liêu đi qua nam châm hình viên đạn, bề mặt từ trường cực mạnh sẽ giữ lại các tạp chất có chứa sắt, bảo vệ những thiết bị đắt tiền như máy trộn, máy nghiền.
  • Ứng dụng: ngành sản xuất thức ăn chăn nuôi, ngành chế biến và xay xát bột, ngành chế biến các lọai hạt.
  • Ưu điểm: lực từ phân bố đều, không tiêu hao năng lượng khi vận hành.

Nhược điểm: khâu vệ sinh lõi từ còn khó khăn, mất nhiều thời gian.

Nam châm Bạc Đạn

Nam châm Bạc Đạn

(H.ảnh nhân viên kỹ thuật tháo lõi nam châm bạc đạn cũ để thay lõi từ mới tại Cty TNHH Japfa comfeed Việt Nam)



Nam châm bạc đạn

Nam châm bạc đạn

Xem thêm chi tiết sản phẩm tại đây https://namchamvn.com.vn/san-pham/nam-cham-hinh-bac-dan/

5 Quả Lô Từ (Ru-lo):

  • Cấu tạo: quả lô từ hay còn gọi là con lăn từ có cấu tạo với phần vỏ hình trụ gia công bằng inox, lõi chứa nam châm ferrite hoặc nam châm đất hiếm tùy vào yêu cầu sử dụng. Hình dáng gần giống với quả lô chủ động của dây chuyền băng tải.
quả lô từ

Quả Lô Từ

  • Cách sử dụng: quả lô từ được sử dụng với 2 dạng hình thức sau:

+ Ru lô băng tải: quả lô được lắp đặt tại đầu dây chuyền băng tải, thay thế cho quả lô chủ động (kéo băng) của dây chuyền băng tải.

+ Máy tuyển từ: cấu tạo của máy tuyển từ gồm quả lô từ, khung máy và động cơ.

  • Ứng dụng: dùng để lọc tách sắt trong hốn hợp vật liệu,Được ứng dụng rộng rãi trong các ngành khai thác khoáng sản,sản xuất bột đá siêu mịn,…
  • Ưu điểm: lực từ phân bố đều, vệ sinh hoàn toàn tự động.
  • Nhược điểm: đối với công việc đòi hỏi lực từ của quả lô mạnh thì giá thành hơi cao.

Video sản phẩm quả lô từ ttvm lắp đặt và bàn giao cho khách hàng tại phú thọ

https://namchamvn.com.vn/san-pham/qua-lo-tu-ru-lo/

6 Băng tải từ dạng treo

Ứng dụng băng tải từ TTVM – Phương pháp lọc tách sắt trên mặt băng tải hiệu quả

Lắp đặt và chạy thử máy tuyển từ băng tải từ dạng treo lọc tách-  sắt ra khỏi than tại Cty CP Than Vàng Danh – Quảng Ninh (thuộc Vinacomin).

Băng tải từ

Băng tải từ

Lắp đặt và chạy thử máy tuyển từ băng tải từ dạng treo lọc tách-  sắt ra khỏi cát tại Cty IKI-KCN Nội Bài-Hà Nội(thuộc Cty Nhật Bản).

hình ảnh băng tải từ ttvm tại kho T&T

hình ảnh băng tải từ ttvm tại kho T&T

Băng tải từ

Băng tải từ

  • Cấu tạo: băng tải từ dạng treo được cấu tạo từ nam châm phẳng (hoặc nam châm điện) và một dây chuyền băng tải. Nói cách khác băng tải từ dạng treo là biến thể của nam châm phẳng nhằm tự động hóa quá trình vệ sinh sắt trên bề mặt nam châm.
  • Cách sử dụng và ứng dụng của loại băng tải từ này không khác gì so với nam châm điện và nam châm phẳng.
  • Ứng dụng: băng tải từ được ứng dụng lọc sắt có kích thước lớn trong hỗn hợp vật liệu nặng chẳng hạn như các ngành: khai thác than , đá, chế biến gỗ ,sản xuất nhựa ,sản xuất đường, sản xuất bột giấy, chế biến thức ăn chăn nuôi…
  • Ưu điểm: có khả năng tự vệ sinh mà không cần sự can thiệp của con người.

https://www.youtube.com/watch?v=B3p_WGkYkdc

Xem thêm chi tiết sản phẩm https://namchamvn.com.vn/san-pham/bang-tai-tu/

7 Cửa xả từ – Nam châm Zic zac:

  • Cấu tạo: cửa xả từ được cấu tạo từ nam châm vĩnh cửu (nam châm ferrite hoặc nam châm đất hiếm) bên ngoài bọc một lớp inox nhằm tăng tuổi thọ cho nam châm.
  • Cách sử dụng: cửa xả từ và nam châm zic zac thường được đặt ở cửa xả liệu hoặc trên ống dẫn liệu. Khi vật liệu trượt qua nếu có vật liệu nhiễm từ (đinh, ốc, vít…) sẽ bị giữ lại.
  • Ứng dụng: cửa xả từ và nam châm zic zac được sử dụng chủ yếu trong việc lọc tách sắt trong hỗn hợp vật liệu khô, các hạt thô chẳng hạn: thức ăn chăn nuôi, chế biến gỗ, sản xuất nhựa…
  • Ưu điểm: chi phí thấp, dễ sử dụng và vận hành, không tiêu hao năng lượng khi sử dụng.
  • Nhược điểm: không tự động trong việc vệ sinh nam châm.
